Литі нікелеві жароміцні сплави, які використовуються у виробництві авіаційних і газотурбінних двигунів, мають обмежену зварюваність через схильність до утворення тріщин.

Одним із рішень є мікроплазмове порошкове наплавлення, що дозволяє відновлювати робочі деталі без дефектів і успішно використовується в Україні. У цьому процесі особлива увага приділяється вибору матеріалів і технологій, що враховують роботу деталей при температурах до 1100 °C. Проте виготовлення зразків для механічних випробувань є складним і затратним через високу вартість матеріалів і технологічні обмеження.

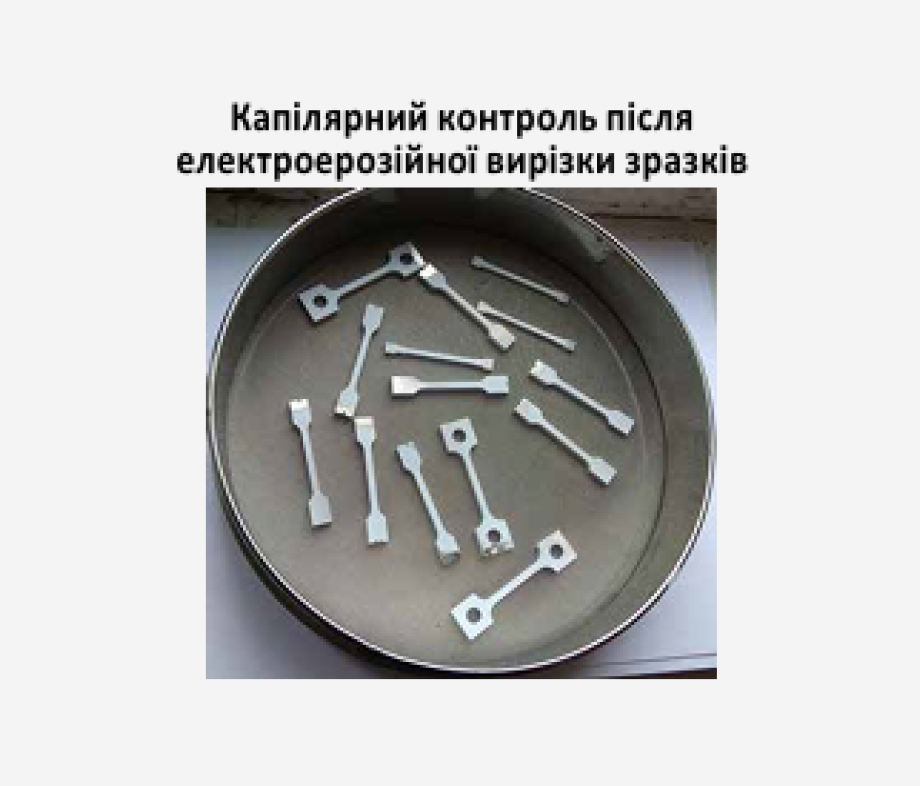

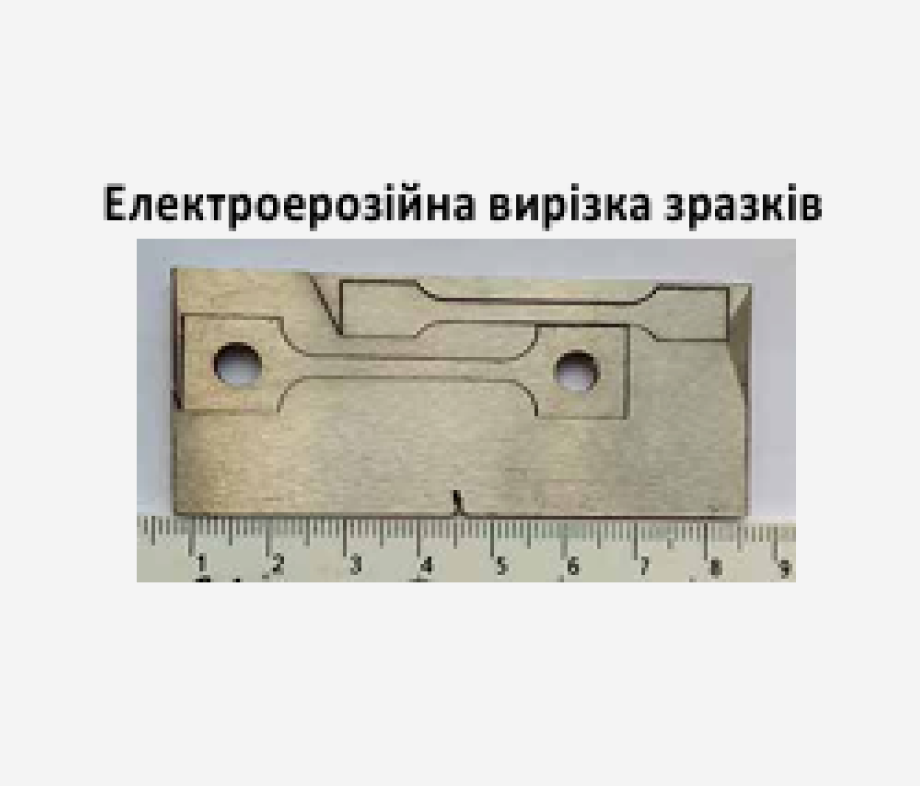

Завдяки співпраці з ТОВ «Іскростан» за допомогою електроерозійної різки налагоджено серійне виготовлення плоских пропорційних зразків із розмірами 5–8,5 × 50–55 мм та перерізом робочої частини 6–12 мм²

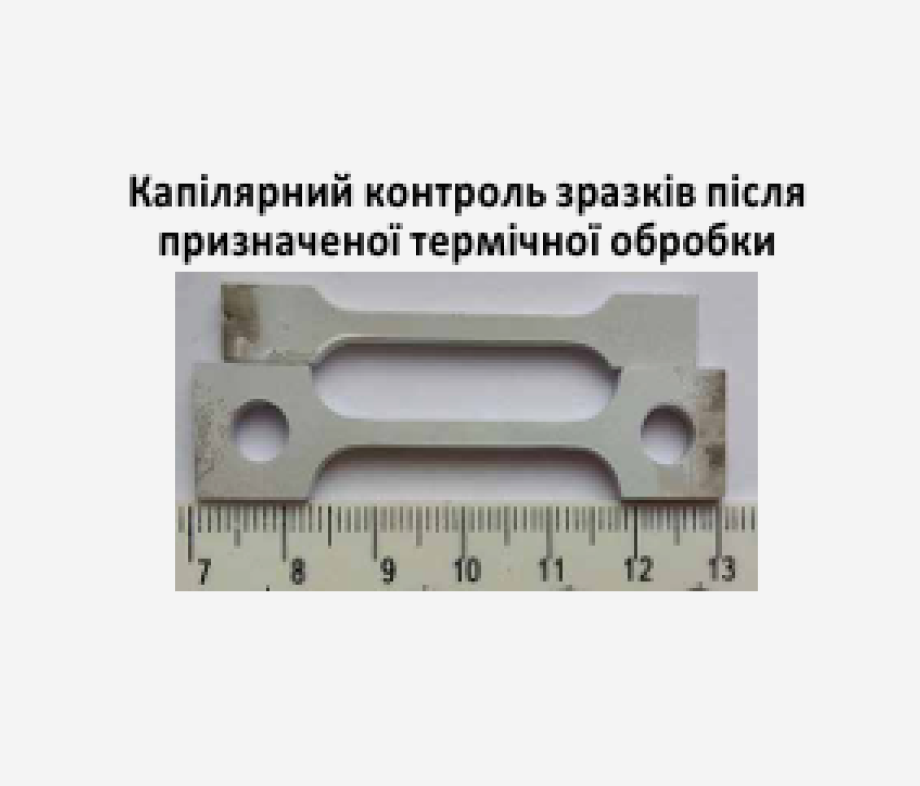

Ці зразки використовуються для оцінки механічних властивостей зварних з’єднань нікелевих жароміцних сплавів типу ЖС6 і ЖС32 за високих температур: від 20 до 1100 °C для короткочасних випробувань і від 900 до 1000 °C для випробувань на тривалу міцність. В умовах обмеженого фінансування вітчизняної науки використання таких мініатюрних зразків дозволило не лише проводити системні науково-дослідні роботи, а й суттєво збільшити кількість механічних випробувань у порівнянні з попередніми роками. При цьому значно знизилася трудомісткість підготовки зварних заготовок і вдалося досягти значної економії дорогоцінних матеріалів з нікелевих жароміцних сплавів.

У 2021 році для подальшої інтенсифікації науково-дослідної роботи наш відділ ініціював програму нового циклу технологічних заходів, спрямованих на прискорення підготовки зварних заготовок для виготовлення зразків. Реалізація цього напряму досліджень стала можливою завдяки тісній співпраці з компанією «Іскростан».

ЯРОВИЦИН ОЛЕКСАНДР
ІЕЗ ім. Є. О. Патона НАН України
